Intro
本文简单介绍下iSCSI和iscsi+tgt的部署方案。
iSCSI
首先我们来看下几个术语，即什么是SCSI, iSCSI以及iSER。
SCSI
SCSI, 全称Small Computer System Interface，即小型计算机系统接口。它是一种用于计算机及其周边设备之间（硬盘、软驱、光驱、打印机、扫描仪等）系统级接口的独立处理器标准。
SCSI标准定义命令、通信协议以及实体的电气特性（换成OSI的说法，就是占据物理层、链接层、套接层、应用层），最大部分的应用是在存储设备上（例如硬盘、磁带机），除外，SCSI可以连接的设备包括有扫描仪、光学设备（像CD、DVD）、打印机等等，SCSI命令中有条列出支持的设备SCSI周边设备。
SCSI标准起源于1986年的SCSI-1，发展至今，最新的是SCSI-3 (2003) 年。
在最新的SCSI-3标准中，其带宽能力从最初的5MB/s增长到640MB/s。除此之外，它还定义了更加全面的协议标准，包括块(SBC)、磁带(SSC)、RAID卡(SCC)、多媒体(MMC)、媒体切换(MCC)等。
iSCSI
iSCSI, 又称为IP-SAN，是一种基于因特网及SCSI-3协议下的存储技术，由IETF提出，并于2003年2月11日成为正式的标准。与传统的SCSI技术比较起来，iSCSI技术有以下三个革命性的变化：
- 把原来只用于本机的SCSI协议透过
TCP/IP网络发送，使连接距离可作无限的地域延伸； - 连接的服务器数量无限（原来的SCSI-3的上限是15）；
- 由于是服务器架构，因此也可以实现在线扩容以至动态部署。
iSCSI利用TCP/IP作为底层通信机制。
在iSCSI协议中，有两类实体，分别是initiator和target，其中initiator是tcp客户端，target是服务端。target运行在提供存储资源的服务器上，initiator运行在需要使用存储资源的服务器上。
iSCSI协议是一个基于C/S架构的有状态的协议，其中有几个关键术语，如下:
- initiator: iscsi协议的客户端。通常对应一个后端target。同时也对应一个前端scsi设备。
- target: iscsi协议的服务端。通常对应一个client端。
- session: 一个iscsi协议会话，同其它协议一样，由一个initiator和一个target组成。
- lun: 一个逻辑单元，这里指一个逻辑存储设备，如disk等。多个lun可以连接到一个target下。由于多个lun可能并不位于同一台机器上，因此同一个target下会存在多个tcp连接。这些连接也属于同一个session。
initiator和target之间通过login的方式创建并保持一个session，代表对一个存储资源的占用，可以发起读写等操作。
具体的iscsi协议参考RFC3720。这里不展开。
iSER
iSER，全称 iSCSI Extensions for RDMA，是把iSCSI协议运行在RDMA网络之上的辅助协议。这里的RDMA, 可以是RoCE或者是iWARP。
这种方案可以直接在initiator和target的内存中交换数据，减少了数据拷贝，从而降低了CPU开销，提升了性能。
Linux LIO
从上文可知iSCSI是运行在tcp/ip网络之上的SCSI协议和标准。下面我们来看下Linux LIO。
Linux LIO运行在内核态，于2010年合入内核。
在此之前，Linux中使用的是stgt框架，该框架大部分运行在用户态，支持远端设备和本地设备，远端设备通过网络连接，本地设备通过stgt的内核模块target_core和target_drivers，直接读写scsi mid layer。该方案支持的本地设备有限，只有iSCSI和iSER，一些新的设备协议都不支持，如FCoE等。

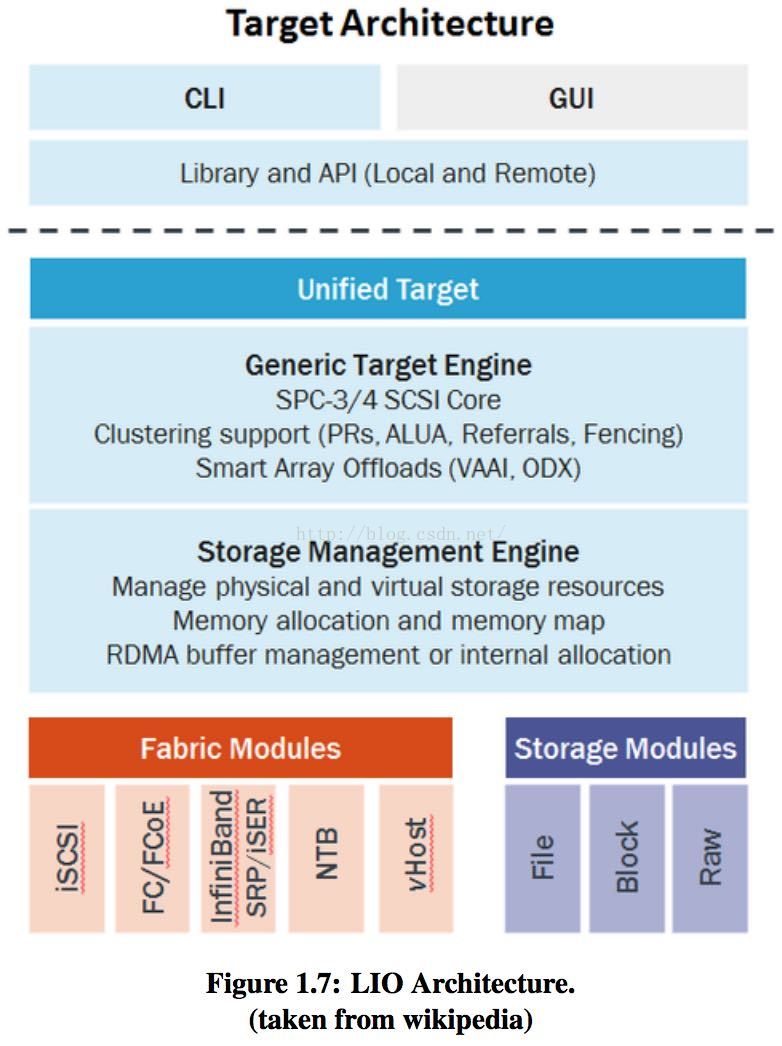

因此，Linux才发展出了Linux LIO。LIO框架如下图
从图中可以看出，LIO框架设计的非常灵活，大致分为3层。
最上层是应用层，运行在用户态，包括操作CLI和UI。其余都运行在内核态。中间一层是Unified Target，包括通用target管理引擎和存储管理引擎。最下层包括2个模块，Fabric和Storage，分别抽象了连接协议和存储后端。Fabric支持了iSCSI, FCoE, vHost, iSER等协议，Storage支持文件IO后端，Block后端和Raw设备后端。
这个框架的问题主要是全部运行在内核态，后续迭代相对困难。因此我们回过头来看下stgt。
tgt
tgt 是运行在用户态的iscsi网关，它支持多种后端，并且可扩展。
由于运行在用户态，在容器化流行的今天，它反而比Linux LIO显得更加灵活。

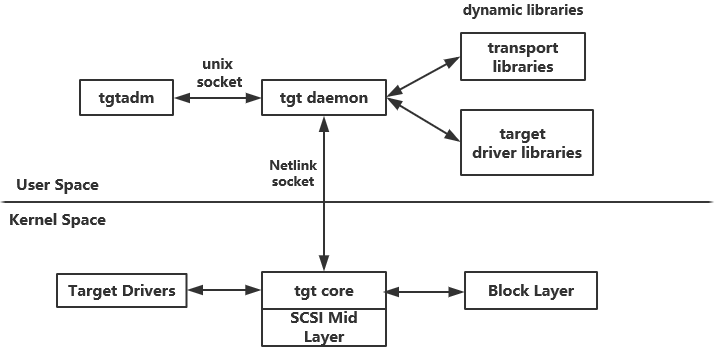

其架构如下图
可以看到，除了target是本地磁盘以外的场景外，其余都是走自定义的协议库，并且可以通过第三方动态库链接进来，可以说非常灵活了。
tgt还对应有一个initiator工具，名为iscsid。下面我们看看怎么部署。
iscsi + tgt
我们以centos7为例进行说明，其它Linux发行版请自行查找软件，基本都有安装包，不行还可以编译安装。
安装
需要安装下面2个包
# yum install -y iscsi-initiator-utils
# yum install -y scsi-target-utils
部署iscsid
通过以下命令部署和启动iscsid
# systemctl enable iscsid
# systemctl start iscsid
部署tgt
通过以下命令部署和启动tgtd
# systemctl start tgtd
# systemctl enable tgtd
创建和使用
我们以创建一个本地盘设备为例来演示
创建target
分三步，创建target, 添加lun, 配置访问权限
我们使用工具tgtadm来进行设置。这个工具被包含在上面的安装包内。命令如下
// 1. 创建target
# tgtadm --lld iscsi --op new --mode target --tid 1 -T iqn.1996-05.com.redhat:tt.xx
// 2. 添加lun
# tgtadm --lld iscsi --op new --mode logicalunit --tid 1 --lun 1 -b /data/lun
// 3. 配置访问权限
# tgtadm --lld iscsi --mode target --op bind --tid 1 -I ALL
上述操作完成后，我们可以调用initiator来创建客户端设备了
创建initiator
使用工具iscsiadm与iscsid交互，完成initiator的操作。 主要分2步，discovery和login。命令如下
// 连接指定的IP:Port，尝试发现有哪些target
# iscsiadm -m discovery -t sendtargets -p <iscsi_targetIP>:<port>
// 输出类似如下
192.168.1.1:3260,1 iqn.1997-05.com.test:raid
// login上面发现的target
# iscsiadm -m node –T iqn.1997-05.com.test:raid -p <iscsi_targetIP>:<port> -l
这时fdisk -l就可以看到多出了一个块设备，但是我们怎么确定它一定是通过iscsi创建的呢。我们可以通过下述命令来确认。
# iscsiadm -m session -P 3
....
scsi2 Channel 00 Id 0 Lun: 1
Attached scsi disk sdd State: running
从上述示例可以看到，新建的块设备名称是sdd。
这种方式使用上不太友好，因为sdx的编号太不固定了。我们可以通过mknod的方式，创建另一个设备指向sdd。这里就不展开了。
总结
本文主要介绍了iscsi的一些简单概念，以及如何在linux下使用tgt搭建iscsi server。
